基本組成

機柜空調器由壓縮機、冷凝器、蒸發器、電氣控制系統、毛細管或膨脹閥、干燥過濾器、風機等主要部件組成。

制冷原理

1.壓縮機從蒸發器內吸入氣態制冷劑并將其壓縮成高溫高壓狀態后排入冷凝器內，制冷劑在冷凝器內放出熱量，后被冷卻成高壓液態經毛細管節流后形成低溫低壓狀態的制冷劑并進入蒸發器，制冷劑在蒸發器中吸收熱量后轉化成氣態，再由壓縮機吸入。如此反復，形成制冷循環。

2.冷凝器和蒸發器都各自配有循環風機以增強空氣對流，加強換熱效果。其中，冷凝器與空氣的熱交換在控制柜外進行，而蒸發器與空氣的熱交換則在密閉控制柜內循環進行。

3.電氣控制系統主要監測被冷卻的柜內密閉空間的溫度   并通過溫度設定要求控制制冷循環的進行。

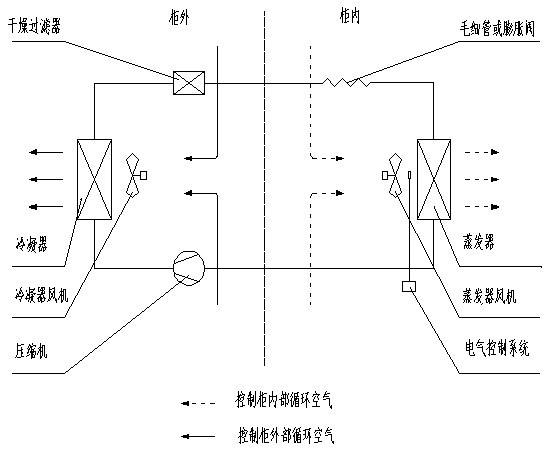

4.制冷原理示意
